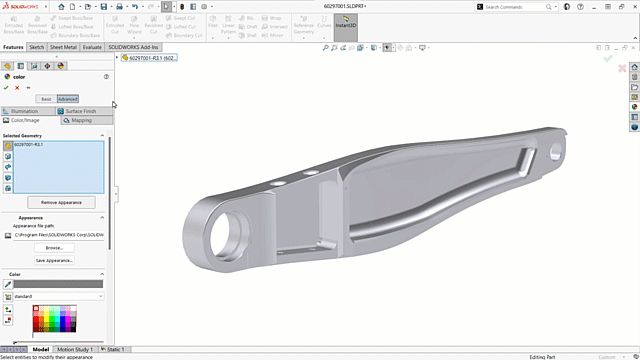

DSPBR 외관(Material Appearance) 지원



SOLIDWORKS 설계에서 더욱 사실적인 비주얼을 기대할 수 있게 되었는데요! 곧 DSPBR 셰이더를 활용해 모델의 외관을 정의할 수 있게 됩니다.

PBR(Physically Based Rendering, 물리 기반 렌더링)은 색상, 반사, 거칠기, 노멀 맵 등

다양한 속성을 레이어 기반으로 설정하여 훨씬 정밀하고 실감 나는 재질 표현을 가능하게 해요.

이 기능은 부품 및 어셈블리의 시각적 품질을 크게 향상시킬 것입니다.

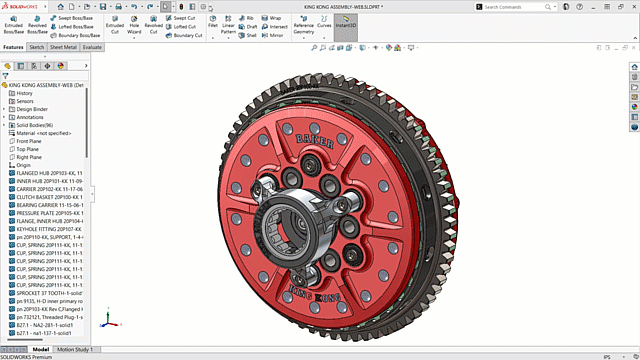

대형 멀티바디 부품 성능 향상을 위한 시스템 옵션

앞으로는 대형 부품이나 복잡한 선택 작업도 더 매끄럽게 처리할 수 있게 됩니다.

대형 어셈블리에 적용되던 설정이 이제 멀티바디 부품에도 적용되어,

수십 개에서 수천 개에 이르는 바디가 포함된 부품에서도 성능 향상을 경험할 수 있습니다.

멀티바디 선택 기능 개선

기존에는 멀티바디 부품에서 고급 선택 도구를 완전히 사용할 수 없었습니다.

곧 멀티바디 파트에서도 선택 기준을 더 다양하게 활용할 수 있게 되며,

동일한 형상의 바디 선택, 크기 기반 선택 등 보다 빠르고 효율적인 방식으로 선택 작업이 가능해집니다.

명령 취소(Escape 키) 지원 확대

이제 작업 도중 중단하고 싶을 때 더 이상 곤란해하지 않으셔도 될 것 같습니다.

앞으로는 결합(Combine), 셸(Shell), 교차(Intersect) 같은 복잡한 기능부터

ESC 키로 취소할 수 있는 명령이 점차 확대될 예정입니다.

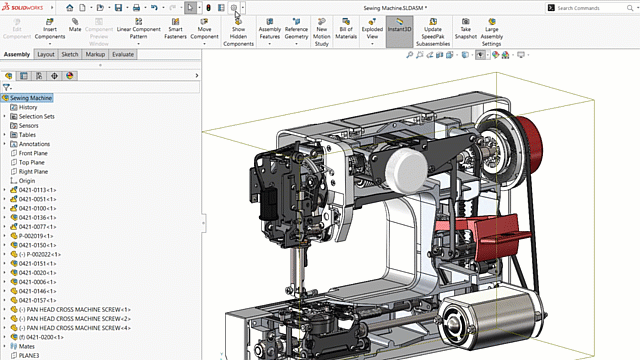

어셈블리 트리 표시 설정 – 시스템 기본값 지정

어셈블리를 열 때마다 트리 구조가 일관되지 않아 불편하셨다면 반가운 소식을 전달드릴게요!

앞으로는 사용자가 설정한 트리 표시 방식이 시스템 기본값으로 지정되어,

어떤 어셈블리 문서를 열더라도 동일한 트리 구성을 유지할 수 있게 됩니다.

정사각형 스케치: Equal Relations 사각형

스케치를 자주 사용하는 분들께 유용한 기능입니다.

사각형을 그릴 때 Shift 키를 누르고 있으면 자동으로 네 변이 동일한 정사각형(Equal Rectangle) 으로 생성됩니다.

수동으로 Equal 관계를 지정하지 않아도 되어,

볼트 구멍 배열 등 반복되는 작업을 훨씬 빠르게 할 수 있습니다.

Fillet 명령 고정(Pin 기능)



Fillet(모깎기) 명령을 자주 사용하는 사용자에게 유용합니다.

앞으로는 Fillet 명령을 Pin 고정하여,

다른 크기의 필렛을 여러 엣지에 연속적으로 적용할 수 있습니다.

설계 흐름을 끊지 않고 효율적인 작업이 가능합니다.

시트메탈 변환 시 개별 Bend 반경 수정 기능

‘Convert to Sheet Metal’을 사용할 때 모든 벤드에 동일한 반경만 지정할 수 있었던 제한이 해소됩니다.

이제 변환 과정에서 각 벤드마다 개별 반경을 설정할 수 있어,

보다 정밀한 시트메탈 설계가 가능합니다.

이는 Lofted Sheet Metal이나 가져온 시트메탈 지오메트리에도 적용될 예정입니다.

도면에서 자기선(Magnetic Line) 지원 확대

도면에서 노트, 수정 기호, 형상 공차, 기준 기호, 표면 거칠기 기호 등을 일일이 정렬하느라 시간을 쓰셨다면,

이 기능이 도움이 될 것입니다.

기존에는 벌룬(Balloon)만 지원했던 자기선에 이제 다양한 도면 요소를 스냅할 수 있어

깔끔한 도면을 손쉽게 작성할 수 있습니다.

출처: 기능 내용은 Dassault Systèmes의 2025~2026 예고 내용을 바탕으로 재구성하였습니다.
