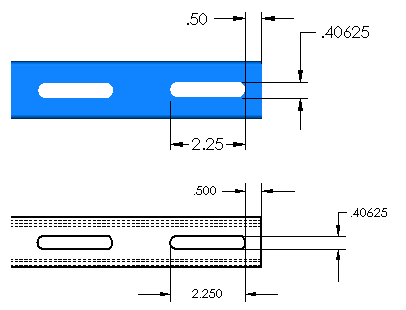

모델을 작성하면서 도면화(치수, 노트, 기호 등)를 포함시킨 후, 다음을 사용해서 모델에서 치수와 주석을 도면에 삽입할 수 있습니다.

• 1. 주석 보기
• 2. 모델 항목 PropertyManager

도면을 작성하기 전에 치수 정렬, 설정 작성, 및 속성을 추가하여 파트를 준비합니다. 준비된 파트에서 작성하는 도면이 작업하기 훨씬 용이합니다.

도면에서 한번에 참조 치수, 주석, BOM, 수정본 테이블 등을 추가할 수 있습니다.

도면에 추가된 주석 및 참조 치수는 파트나 어셈블리 문서에 영향을 주지 않습니다.

도면, 파트 또는 어셈블리의 메시 바디에는 치수를 비롯한 주석을 적용할 수 없습니다.

출처: SOLIDWORKS 도움말
